石墨基柔性接地體是怎么制作的，有什么作用

2019-12-14

次

石墨基柔性接地體采用大截面電流分散技術降低發熱功率密度，采用比熱容大的材料提高吸熱能力，采用土壤水分滲透技術限制溫升，在大電流雷電和短路情況下接地體性能穩定，同時避免高溫引起接地體接觸面土壤的燒結。

再則，石墨為非導磁材料，在工頻及雷擊高頻沖擊下其有效散流長度遠遠大于鋼材類接地體，可使大地網工頻接地電阻成倍下降，是大型電廠、變電站地網降阻的絕佳選擇。

石墨基柔性接地體比重為金屬類接地體的1/10，輕便易運輸；可蛇形開挖，避開巖石、樹木，開挖量少，不破壞綠化；可泥漿回填，回填緊致；接地體壓接互聯，無需焊接，無需電源焊機等現場要求。

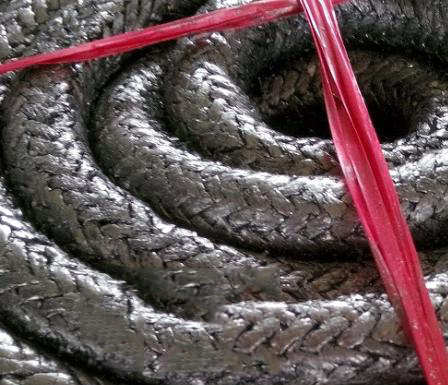

石墨基柔性接地體

石墨含量豐富，價格低廉，生產中耗能低，幾乎無任何污染排放，接地系統長期出于休眠狀態，只有發生雷擊或短路時發揮作用，雷擊或短路是極小概率事件，不該浪費珍貴的金屬材料，提高資源利用率。解決了現有接地體多使用金屬類材質進行避雷，存在耗能高污染高，難回收的問題。

可選的，內芯的直徑為4.8～5.2mm，石墨繩的直徑為16～40mm。石墨繩位于回填土中的部分包括外延射線段、水平根線段和火花刺段，外延射線段一端沿塔基的方向延伸，水平根線段兩端分別與相鄰外延射線段連接，火花刺段設于外延射線段上。

這樣設計的目的在于，通過將石墨繩位于回填土中的部分接地方式設置為根開全圍接地加四腳分別外延射線的接地形式，并在四腳入地點分別設置兩根火花刺，用于降低沖擊接地電阻。
